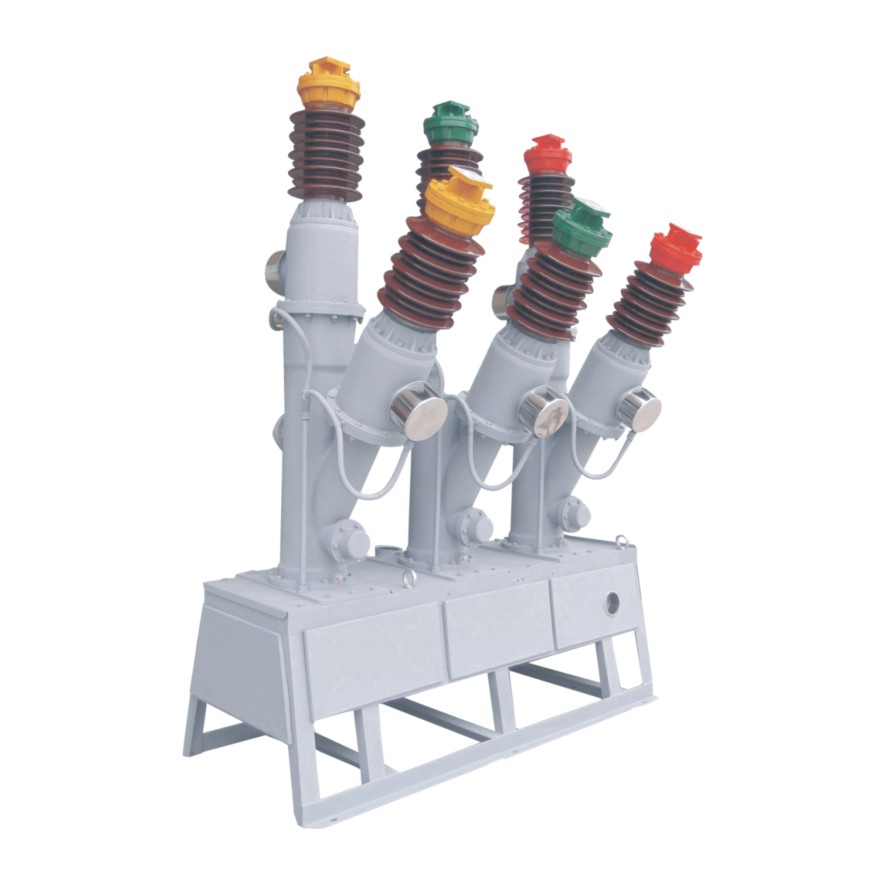

斷路器為戶外小型瓷柱式結構，配用CT14彈簧操動機構；機構與本體連體安裝，安裝簡單，調試方便，動作可靠，適用于頻繁操作場所；機構壽命次數 3000次以上；密封性能可靠，采用進口密封膠墊，動密封采用”V”型密封圈帶彈簧壓力補償結構，互感器二次接線板由合作企業配套，確保年漏氣率<1 ％；內附電流互感器采用微晶合金高導磁性能的材料，準確次可達0.2級或0.2s級，根據用戶需要，可內附12只互感器。

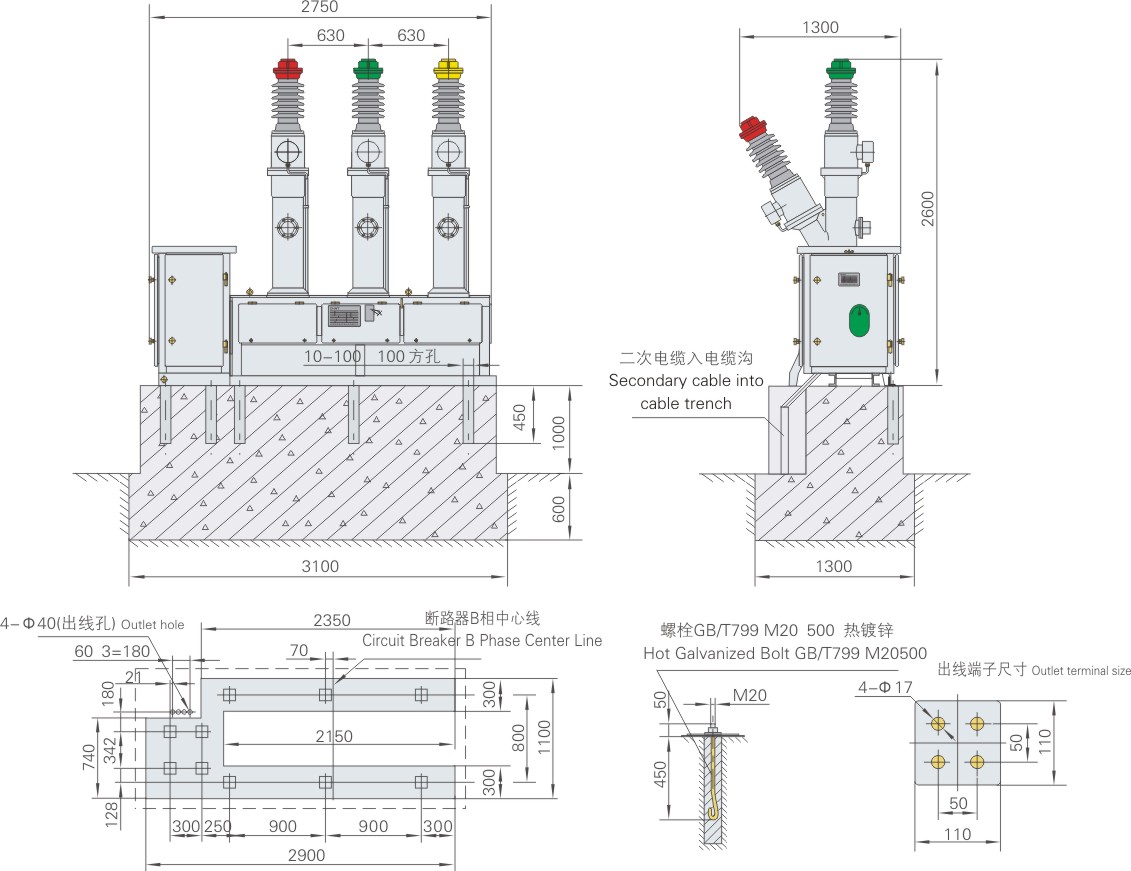

外形尺寸圖
